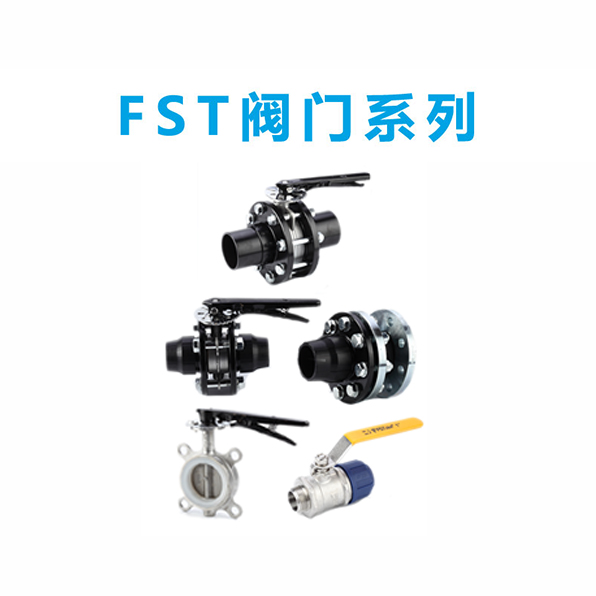

直插不銹鋼球閥 |
零件編號 PART NUMBER |
口徑 APERTURE(mm) |
A |
B |
C |
描述 DESCRIPTION |
|||||||||
|
|
2006 1112 00 |
20 |
126 |
47 |
|
SUS304,DN20 |
|||||||||
|
2006 2212 00 |
25 |
135 |
53 |
|
SUS304,DN25 |
||||||||||
|
2006 3312 00 |
32 |
187 |
72 |
|
SUS304,DN32 |
||||||||||
|
2006 4412 00 |
40 |
202 |
82 |
|
SUS304,DN40 |
||||||||||
|
2006 5512 00 |
50 |
228 |
97 |
|
SUS304,DN50 |
||||||||||
|
|
|||||||||||||||
|
外螺紋直插不銹鋼球閥 |
零件編號 PART NUMBER |
口徑 APERTURE(mm) |
出口 EXIT (BSP) |
B |
C |
描述 DESCRIPTION |
|||||||||
|
|
2006 1013 00 |
20 |
3/4" |
126 |
47 |
SUS304,DN20-3/4" |
|||||||||
|
2006 2113 00 |
25 |
1" |
135 |
53 |
SUS304,DN25-1" |
||||||||||
|
|
|||||||||||||||
|
內(nèi)螺紋直插不銹鋼球閥 |
零件編號 PART NUMBER |
口徑 APERTURE(mm) |
出口 EXIT (BSP) |
B |
C |
描述 DESCRIPTION |
|||||||||
|
|
2006 1013 NL |
20 |
1/2" |
126 |
47 |
SUS304,DN20-1/2" |
|||||||||
|
2006 2113 NL |
25 |
3/4" |
135 |
53 |
SUS304,DN25-3/4" |
||||||||||
|
|
|||||||||||||||
|
銅球閥 |
零件編號 PART NUMBER |
口徑 APERTURE(mm) |
出口EXIT (BSP) |
A |
B |
描述 DESCRIPTION |
|||||||||
|
|
2006 0013 CU |
DN15 |
DN15 |
|
|
1/2"-1/2"內(nèi)/外螺紋 |
|||||||||
|
2006 1113 CU |
DN20 |
DN20 |
|
|
3/4"-3/4"內(nèi)/外螺紋 |
||||||||||
|
|
DN15 |
|
|
|
1/2"外螺紋/軟管接頭 |
||||||||||
|
|
DN20 |
|
|
|
3/4"外螺紋/軟管接頭 |
||||||||||
|
|
|||||||||||||||
|
對夾式不銹鋼蝶閥 |
零件編號 PART NUMBER |
口徑 APERTURE(mm) |
A |
B |
C |
描述 DESCRIPTION |
|||||||||
|
|
2006 5517 00 |
DN50 |
|
|
|
SUS304,DN50 |
|||||||||
|
2006 6617 00 |
DN65 |
|
|
|
SUS304,DN65 |
||||||||||
|
2006 8817 00 |
DN80 |
|
|
|
SUS304,DN80 |
||||||||||
|
2006 9917 00 |
DN100 |
|
|
|
SUS304,DN100 |
||||||||||
|
2006 AA17 00 |
DN150 |
|
|
|
SUS304,DN150 |
||||||||||
|
|
|||||||||||||||
|
對夾式碳鋼蝶閥 |
零件編號 PART NUMBER |
口徑 APERTURE(mm) |
A |
B |
C |
描述 DESCRIPTION |
|||||||||
|
|
2006 5518 00 |
DN50 |
|
|
|
碳鋼,DN50 |
|||||||||
|
2006 6618 00 |
DN65 |
|
|
|
碳鋼,DN65 |
||||||||||
|
2006 8818 00 |
DN80 |
|
|
|
碳鋼,DN80 |
||||||||||
|
2006 9918 00 |
DN100 |
|
|
|
碳鋼,DN100 |
||||||||||
|
2006 AA18 00 |
DN150 |
|
|
|
碳鋼,DN150 |
||||||||||
|
|
|||||||||||||||
|
直插不銹鋼蝶閥 |
零件編號 PART NUMBER |
口徑 APERTURE(mm) |
出口 EXIT (BSP) |
A |
B |
描述 DESCRIPTION |
|||||||||
|
|
2006 5514 00 |
DN50 |
DN50 |
|
|
法蘭鋁制,蝶閥SUS304,DN50-DN50 |
|||||||||
|
2006 6614 00 |
DN63 |
DN63 |
|
|
法蘭鋁制,蝶閥SUS304,DN63-DN63 |
||||||||||
|
2006 8814 00 |
DN80 |
DN80 |
|
|
法蘭鋁制,蝶閥SUS304,DN80-DN80 |
||||||||||
|
2006 9914 00 |
DN100 |
DN100 |
|
|
法蘭鋁制,蝶閥SUS304,DN100-DN100,老款 |
||||||||||
|
2006 9914 00 |
DN100 |
DN100 |
|
|
法蘭鋁制,蝶閥SUS304,DN100-DN100,包含2套卡箍，新款 |
||||||||||
|
2006 AA14 00 |
DN150 |
DN150 |
|
|
法蘭鋁制,蝶閥SUS304,DN150包含2套卡箍 |
||||||||||
|
注：50、65配4個（65配6個）M16*90六角螺栓及平墊、彈墊，80配8個M16*100六角螺栓及平墊、彈墊，100口徑的配8個M16*120六角螺栓及平墊、彈墊 |
|||||||||||||||
|
|
|||||||||||||||
|
直插碳鋼蝶閥 |
零件編號 PART NUMBER |
口徑 APERTURE(mm) |
出口 EXIT (BSP) |
A |
B |
描述 DESCRIPTION |
|||||||||
|
|
2006 5514 TG |
DN50 |
|
|
|
法蘭鋁制,蝶閥碳鋼,DN50 |
|||||||||
|
2006 6614 TG |
DN65 |
|
|
|
法蘭鋁制,蝶閥碳鋼,DN65 |
||||||||||
|
2006 8814 TG |
DN80 |
|
|
|
法蘭鋁制,蝶閥碳鋼,DN80 |
||||||||||
|
2006 9914 TG |
DN100 |
|
|
|
法蘭鋁制,蝶閥碳鋼,DN100,老款 |
||||||||||
|
2006 9914 TG |
DN100 |
|
|
|
法蘭鋁制,蝶閥碳鋼,DN100,包含2套卡箍，新款 |
||||||||||
|
2006 AA14 TG |
DN150 |
|
|
|
法蘭鋁制,蝶閥碳鋼,DN150包含2套卡箍，新款 |
||||||||||
|
注：50、63、80配4個M16*100六角螺栓，及平墊、彈墊，100口徑的配4個M16*120六角螺栓 |
|||||||||||||||
